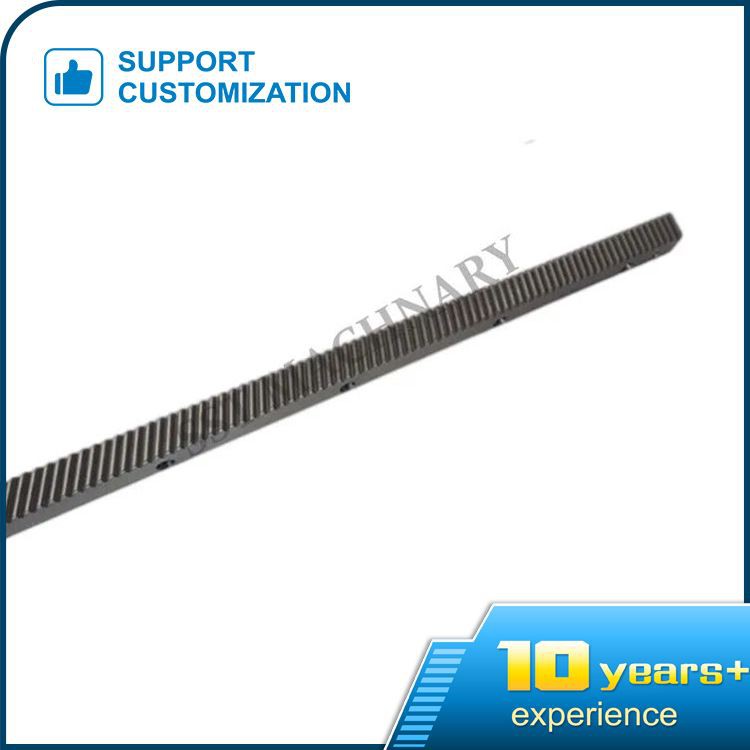

Giá đỡ bánh răng M3

Hướng dẫn lắp đặt và kết nối tủ rack:

Để lắp đặt và ghép giá đỡ bánh răng M3 trơn tru hơn, mặt cuối của cả hai đầu của giá đỡ tiêu chuẩn sẽ được xử lý thành nửa răng và mặt cuối của răng dưới sẽ có dung sai âm, để tạo điều kiện kết nối với mặt cuối của giá đỡ tiếp theo và nửa răng để tạo thành một chiếc răng đầy đủ. Giá đỡ có thể được sử dụng vô thời hạn thông qua nối.

Khi lắp đặt giá đỡ bánh răng M3, hãy khoan trước lỗ lắp đặt trên góc biên dạng răng. Trong quá trình lắp ráp, khoan lỗ. Lỗ cũng có thể được thêm vào. Vít lắp đặt cần được khóa bằng cờ lê lực và bàn máy. Cố định vít ổ lục giác với mô-men xoắn 12,9. Đối với giá đỡ dài 0,5M, phải sử dụng chốt định vị. Nên kiểm tra phản ứng kết nối khi có tải khi sử dụng giá ghép nối có tải trọng cao.

Phương pháp lắp đặt nhanh giá đỡ bánh răng M3

1. Siết chặt trước và cố định vị trí giá đỡ bằng vít.

2. Sử dụng thước đo răng đảo ngược để hỗ trợ lắp đặt giá đỡ kết nối. Giá đỡ kết nối di chuyển tiến và lùi để làm cho thước đo răng và giá đỡ tiếp xúc hoàn toàn, đồng thời đảm bảo tiêu chuẩn về bước răng nối.

3. Sau khi điều chỉnh, kiểm tra độ song song của giá đỡ và độ song song giữa các giá đỡ, đồng thời kiểm tra độ thẳng của giá đỡ.

4. Sau khi kiểm tra, cố định giá đỡ theo tải trước, siết chặt các vít với mômen xoắn 12,9, sau đó lắp chốt định vị.

Phương pháp lắp đặt đồng hồ đo

1. Siết chặt trước và cố định vị trí giá đỡ bằng vít.

2. Đặt thanh tròn vào bất kỳ răng nào của giá và đo khoảng cách từ đáy giá đến điểm cao nhất của thanh tròn bằng micromet hình vòng cung làm giá trị tham chiếu lắp đặt.

3. Đặt thanh tròn vào các răng nối của giá đỡ và giá đỡ, đo khoảng cách từ đáy giá đỡ đến điểm cao nhất của thanh tròn lấy giá trị tham chiếu làm chuẩn và đạt giá trị tham chiếu chúng ta đặt bằng cách điều chỉnh qua lại.

4. Sau khi điều chỉnh, kiểm tra độ song song của giá đỡ và độ song song giữa các giá đỡ, đồng thời kiểm tra độ thẳng của giá đỡ.

5. Sau khi kiểm tra, cố định giá đỡ theo tải trọng trước, siết chặt các vít với mô-men xoắn 12,9, sau đó lắp chốt định vị.
