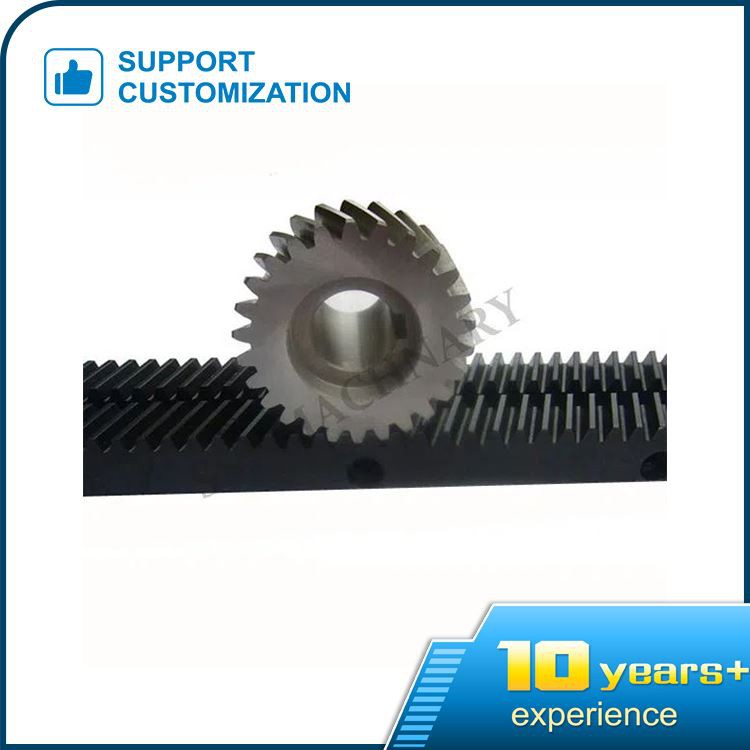

Bánh răng xoắn ốc



Bánh răng xoắn ốc:

SSTmachinery Giá đỡ bánh răng xoắn ốc có sẵn ở các kích thước công nghiệp điển hình từ mô-đun 2 đến mô-đun 12. Vật liệu, độ cứng và độ chính xác xác định tải trọng tương ứng.

Máy công cụ, máy phay, máy khoan, máy tiện, trung tâm máy, máy cắt, máy mộc, máy hàn, máy chế tạo đá, v.v.

Cơ cấu nâng / Cơ cấu dẫn hướng / Cơ cấu lái, v.v.

Lý tưởng để làm việc với tải nặng và chuyển động.

Vật liệu khác nhau có sẵn.

Hình chữ nhật hoặc hình tròn.

Có hoặc không có xử lý nhiệt.

Tùy chỉnh có sẵn.

Được sản xuất với nhiều chiều dài và chiều cao.

Các đầu có khả năng kết hợp với nhau.

Điều kiện để ăn khớp chính xác với bánh răng thanh răng xoắn

Mô đun bình thường của hai bánh răng xoắn ốc bằng nhau.

Góc áp suất bình thường của hai bánh răng xoắn ốc bằng nhau.

Góc xoắn của hai bánh răng xoắn bằng nhau và hướng ngược nhau (đối với ăn khớp bên trong, hướng phải giống nhau).

Ưu điểm của bánh răng trụ xoắn ốc như sau:

1. Hiệu suất chia lưới tốt: quá trình chia lưới giữa các răng bánh răng trụ xoắn ốc là một quá trình chuyển tiếp, lực tác dụng lên răng bánh răng giảm dần từ nhỏ đến lớn rồi từ lớn đến nhỏ. Bánh răng xoắn thích hợp cho tốc độ cao và tải nặng.

2. Mức độ trùng khớp lớn: việc tăng mức độ trùng khớp giúp cải thiện khả năng chịu lực của bánh răng. Do đó, tuổi thọ của thiết bị được kéo dài. Tỷ lệ tiếp xúc chủ yếu phụ thuộc vào thời gian chia lưới, trong khi thời gian chia lưới dài của bánh răng xoắn ốc và diện tích tiếp xúc làm giảm ứng suất. Đường truyền ổn định và nền kinh tế tăng lên.

Về nguyên tắc, bánh răng xoắn ốc có góc xoắn. ​​Tất nhiên, đây là một tuyên bố chuyên nghiệp. Nói một cách thông thường thì răng lệch và răng thẳng là răng thẳng cũng dễ hiểu thôi. Vì răng xiên có góc xoắn nên vùng chịu lực lớn hơn khi buộc cắn. Đương nhiên khả năng chịu lực cũng mạnh hơn so với răng thẳng.



Bánh răng xoắn ốc có khả năng chia lưới tốt, quay êm, độ ồn thấp, mô-men xoắn cao và độ chồng chéo cao.
Tải trọng tác dụng lên mỗi cặp bánh răng được giảm bớt giúp nâng cao khả năng chịu lực của bánh răng.
Số lượng răng có thể được chọn tùy ý để tạo thành tỷ số truyền.
Có thể sử dụng bánh răng xoắn ốc cấp 45- làm bánh lái cấp 90-. Lỗ tiêu chuẩn có vít trên cùng để lắp đặt dễ dàng.
Bánh răng là một quá trình hobbing với độ chính xác 8 cấp, lỗ bên trong được xử lý tinh xảo, dung sai là H7 và khe hở lắp ráp cần phải tăng thêm khoảng 0.2mm.
