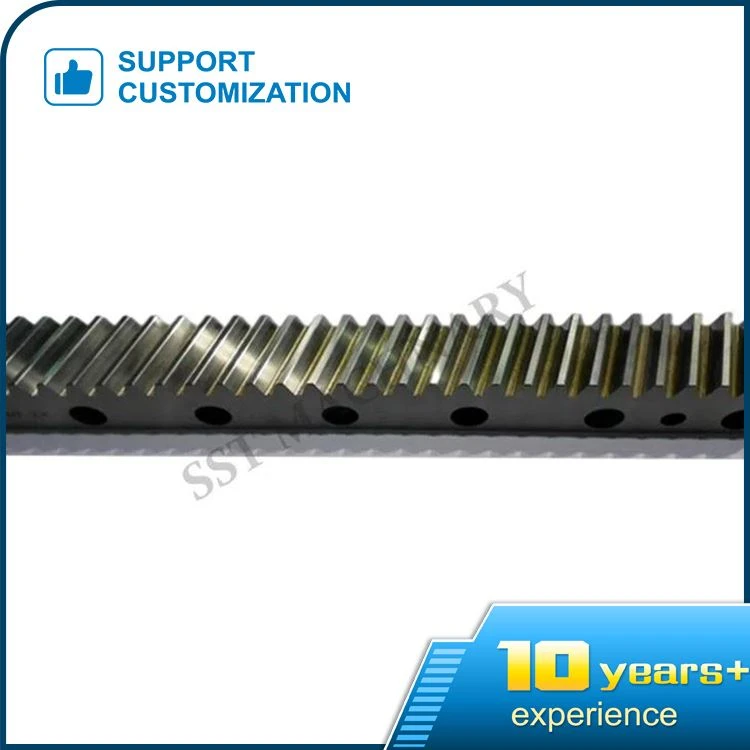

Giá đỡ bánh răng xoắn ốc

Từ góc độ chia lưới bên ngoài, khi thanh răng xoắn được ăn khớp với bánh răng xoắn ốc có góc xoắn bằng nhau, nó có thể được coi là một bánh răng bên ngoài có số lượng răng lớn ăn khớp với một bánh răng xoắn ốc có số răng hạn chế.

Phải là hướng góc xiên của giá bánh răng xoắn và bánh răng xoắn ngược nhau, tức là chúng lần lượt thuận tay trái{0}}và tay phải-, nhưng cũng có thể so sánh với việc chia lưới bên trong. Khi bánh răng xoắn ốc bên trong được nối với bánh răng xoắn ốc bên ngoài, định nghĩa về hướng quay là như nhau, và giá đỡ bánh răng xoắn ốc cũng có thể được coi là bánh răng xoắn ốc bên trong có số lượng răng lớn, do đó cũng có thể coi rằng khi giá đỡ xoắn ốc khớp với bánh răng có góc xiên bằng nhau, Hướng xiên của giá đỡ giống với hướng của bánh răng xoắn ốc.

Thang máy xây dựng bên ngoài được dẫn động bằng giá bánh răng bao gồm tháp (khung ray dẫn hướng), cơ cấu dẫn động, thiết bị an toàn, hệ thống điều khiển điện, cơ cấu nâng cao, v.v. Tháp bao gồm các phần tiêu chuẩn giàn không gian được hàn bằng ống thép liền mạch. Chiều dài của phần tiêu chuẩn là 1508 mm và các phần tiêu chuẩn được kết nối bằng bu lông có vỏ bọc. Hợp âm chính là ray dẫn hướng để nâng ô tô. Ray dẫn hướng được kết nối với tòa nhà đang xây dựng thông qua thiết bị gắn tường.

Lý do vì sao thanh răng xoắn ốc có ưu điểm hơn thanh răng thẳng trong ứng dụng:

1. Răng thẳng có nhược điểm là độ ồn lớn, bề mặt tiếp xúc nhỏ và mômen tải tương đối nhỏ so với răng xiên do tiếp xúc với răng đơn, bề mặt tiếp xúc nhỏ và tải trọng điểm đơn lớn.

2. Tuy nhiên, răng xiên có 2 ~ 2,5 răng tiếp xúc hấp dẫn, bề mặt tiếp xúc lớn và tải trọng điểm đơn nhỏ. So với răng thẳng, răng xiên có ưu điểm là độ ồn nhỏ, bề mặt tiếp xúc lớn và mô men xoắn tải tương đối lớn.

Để cung cấp nhiều loại giá đỡ và bánh răng, SST có sẵn một số loại giá đỡ. Nếu ứng dụng yêu cầu chiều dài dài hơn và nhiều giá đỡ nối tiếp, chúng tôi có thể cung cấp giá đỡ có cấu hình răng chính xác ở cuối. Chúng được mô tả là "giá đỡ bánh răng có đầu được gia công". Khi giá đỡ được sản xuất, quá trình cắt bánh răng và quá trình xử lý nhiệt sẽ gây ra lỗi trong giá đỡ. Chúng tôi có thể kiểm soát điều này bằng các máy ép đặc biệt và quy trình khắc phục.

Trong một số ứng dụng, Giá đỡ bánh răng xoắn ốc đứng yên và bánh răng chuyển động ngang, trong khi ở các ứng dụng khác, giá đỡ bánh răng quay trên một trục cố định và giá đỡ di chuyển. Loại thứ nhất được sử dụng rộng rãi trong các hệ thống vận chuyển, trong khi loại thứ hai có thể được sử dụng trong các hệ thống ép đùn và ứng dụng nâng hạ.

Là một bộ phận cơ khí chuyển đổi chuyển động quay thành chuyển động tuyến tính, giá đỡ thường được so sánh với vít bi. Có cả ưu điểm và nhược điểm khi sử dụng giá đỡ thay vì vít bi. Ưu điểm của giá đỡ là cơ khí đơn giản, khả năng chịu tải lớn và chiều dài không giới hạn. Nhưng nhược điểm là phản ứng dữ dội. Ưu điểm của vít bi là độ chính xác cao và độ phản ứng nhỏ, nhược điểm là chiều dài bị hạn chế do độ lệch.
