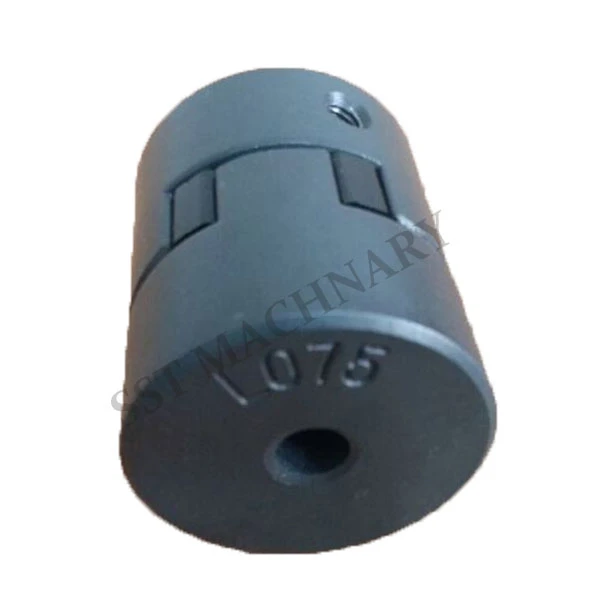

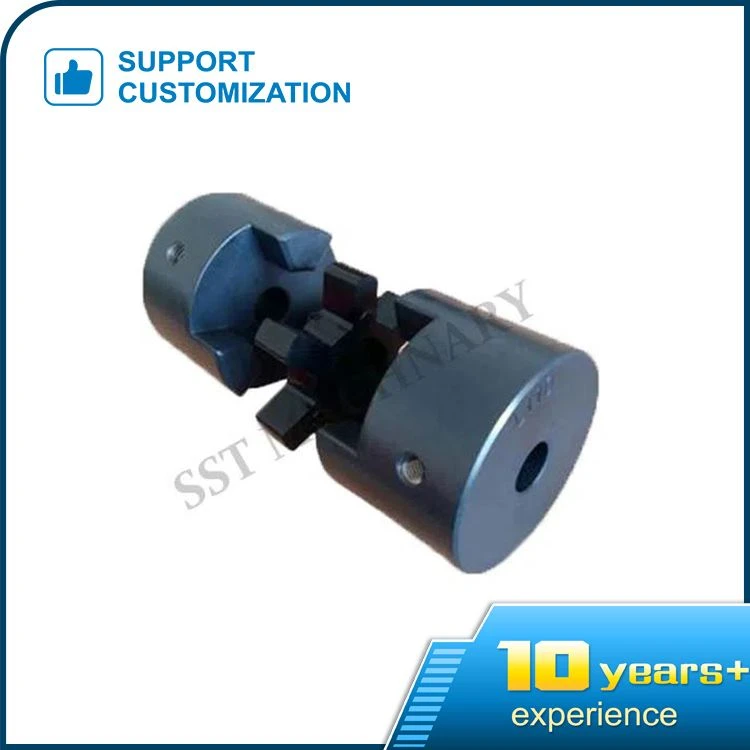

Khớp nối hàm L

Khớp nối hàm L:

Khớp nối hàm SSTmachinery L được thiết kế để đáp ứng các tiêu chuẩn chất lượng cao trong khi vẫn có giá cả phải chăng.

3-nửa khớp nối linh hoạt mảnh, Lý tưởng để kết nối động cơ hoặc động cơ điện với máy bơm, trục truyền động, v.v. Khớp nối mảnh 3-hoàn chỉnh bao gồm hai nửa khớp nối từ dòng tương thích và một miếng đệm linh hoạt tương ứng.

Các nửa khớp nối hàm L sau đây có thể được hoán đổi cho nhau; L-90 với L-095 và L-099 với L-100.

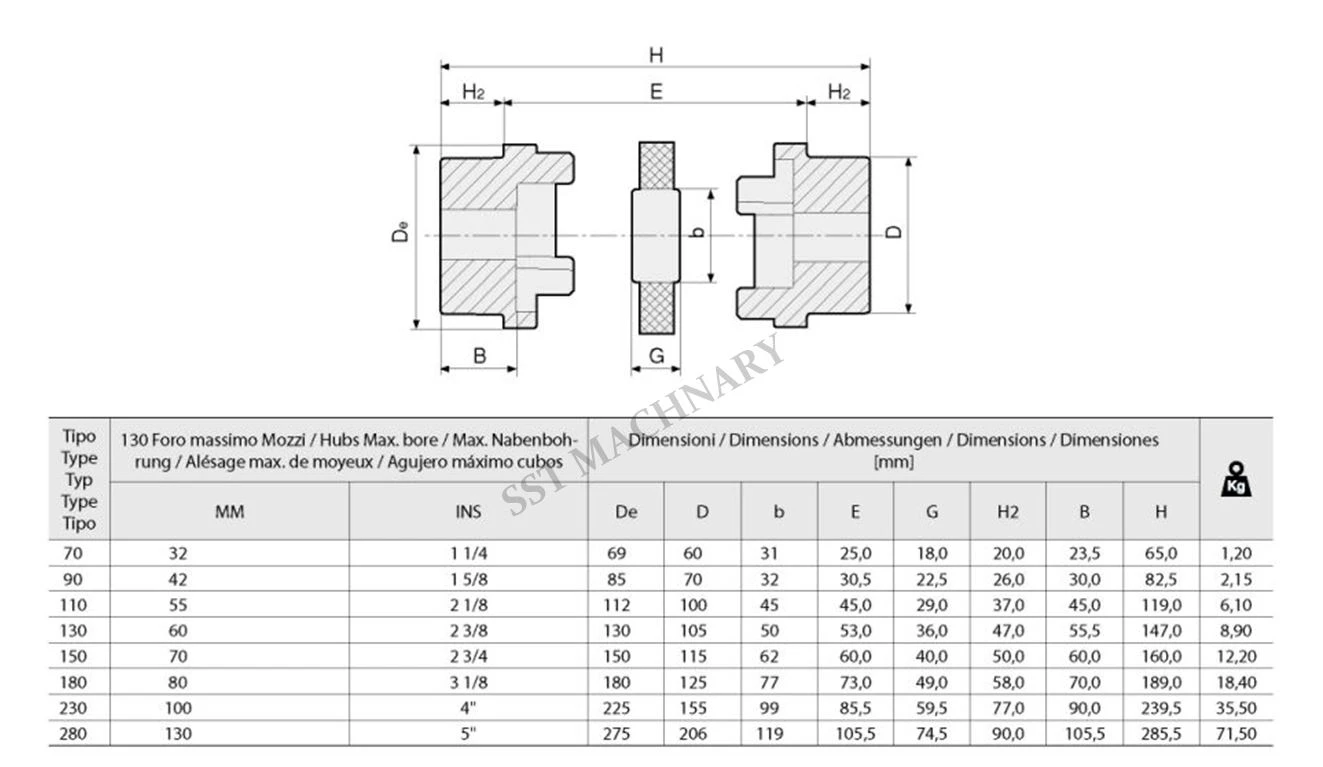

Chiều dài ghép nối là chiều dài tổng thể của một 3-khớp nối mảnh đã lắp ráp của cùng một chuỗi.

Dễ dàng căn chỉnh

Kết nối trục không an toàn

Nhiều loại vật liệu nguyên tố có sẵn bao gồm nitrile, urethane và Hytrel

Hầu hết các khớp nối đã được tiêu chuẩn hóa hoặc chuẩn hóa. Nhiệm vụ của các nhà thiết kế cơ khí nói chung là lựa chọn các khớp nối. Các bước cơ bản để lựa chọn là:

1. Lựa chọn kiểu khớp nối

Phải hiểu đầy đủ về quy mô và tính chất của tải trọng làm việc, tốc độ, môi trường làm việc, v.v. và loại khớp nối phải được lựa chọn kết hợp với hiệu suất, phạm vi ứng dụng và các trường hợp ứng dụng của khớp nối thông thường.

① Khớp nối cứng có thể được chọn cho trục ngắn có tốc độ thấp và độ cứng cao.

② Có thể chọn khớp nối linh hoạt không có phần tử đàn hồi cho trục dài có tốc độ thấp và độ cứng nhỏ.

③ Khớp nối bánh răng được lựa chọn cho máy móc hạng nặng có mômen truyền lớn.

④ Đối với máy có tốc độ cao, độ rung và va đập cao thì lựa chọn khớp nối linh hoạt có phần tử đàn hồi.

⑤ Khớp vạn năng phải được chọn cho hai trục có vị trí trục thay đổi lớn.

⑥ Đối với các trục có yêu cầu bảo vệ an toàn thì phải chọn khớp nối an toàn.

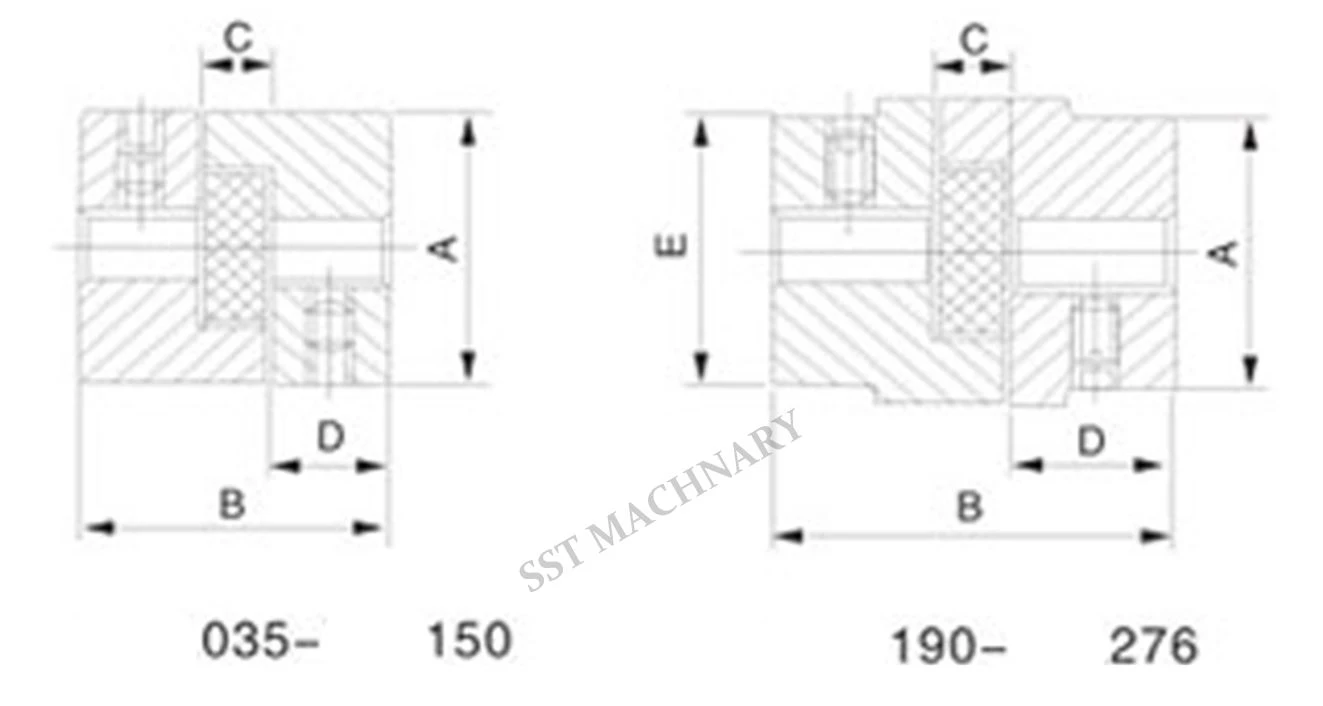

Khớp nối hàm L bao gồm hai đĩa hàm kim loại và một chất đàn hồi. Hai đĩa hàm kim loại thường được làm bằng thép 45 #, nhưng hợp kim nhôm cũng có thể được sử dụng khi cần tải trọng nhạy cảm.

Khớp nối hàm được xử lý bằng cách tiện, phay, chuốt và các phương pháp gia công khác, sau đó được xử lý nhiệt tổng thể. Để đảm bảo đủ độ bền cơ học, trên thị trường còn có loại đúc tấm vuốt, có thể sản xuất với số lượng lớn mà không bị hao hụt khi gia công. Vì vậy, giá thành thấp hơn nhiều so với gia công nhưng hiệu suất đúc lại không tốt lắm.
