Bánh răng côn

Bánh răng côn:

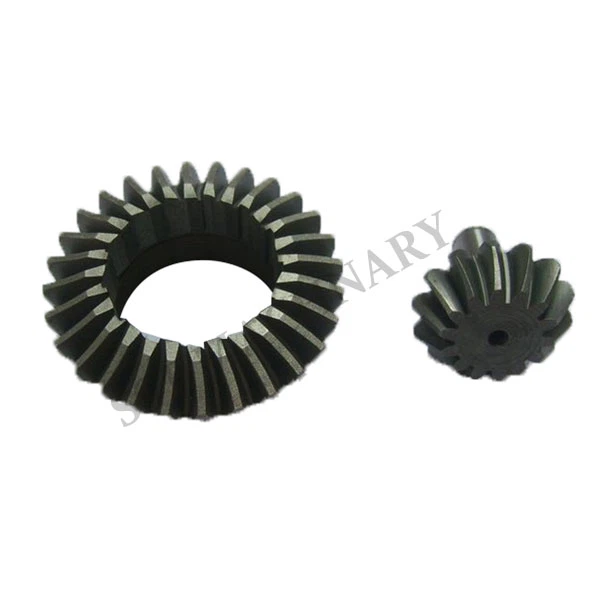

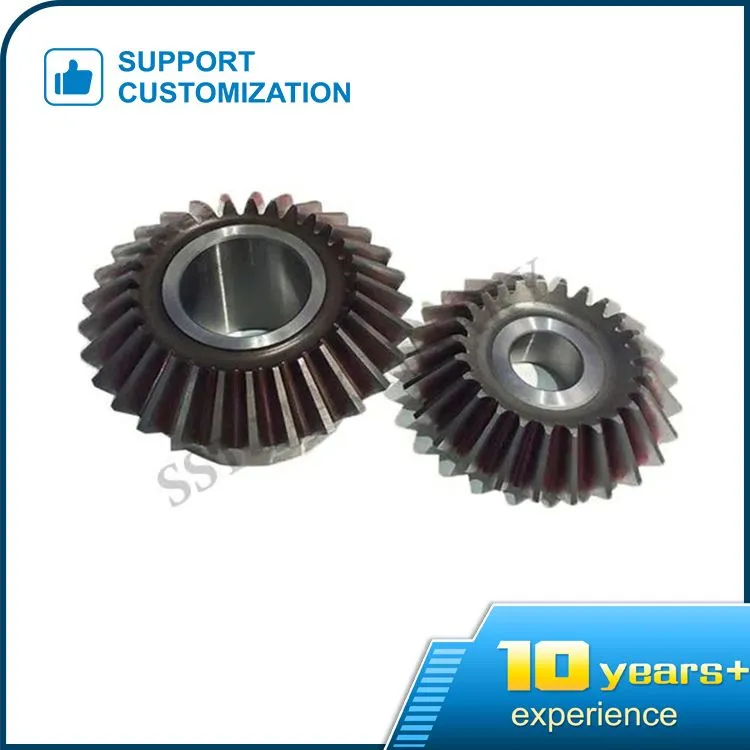

Bánh răng côn của máy SST là một hình nón có các răng hướng tâm bên ngoài thẳng, thuôn nhọn từ lớn đến nhỏ.

Đầu lớn của bánh răng côn là đáy; đầu nhỏ của bánh răng côn là đỉnh.

Cao độ của góc xiên được đo ở phía dưới (răng lớn nhất).

Thuật ngữ bánh răng côn hoặc bánh răng côn dùng để chỉ một góc xiên thẳng (hoặc thúc đẩy). Thực ra nó là một bánh răng côn.

Bánh răng côn cũng có thể được sử dụng chỉ để thay đổi hướng quay của truyền lực được gọi là bánh răng góc.

Đối với bánh răng góc, bánh răng côn đầu vào và đầu ra có cùng số răng.

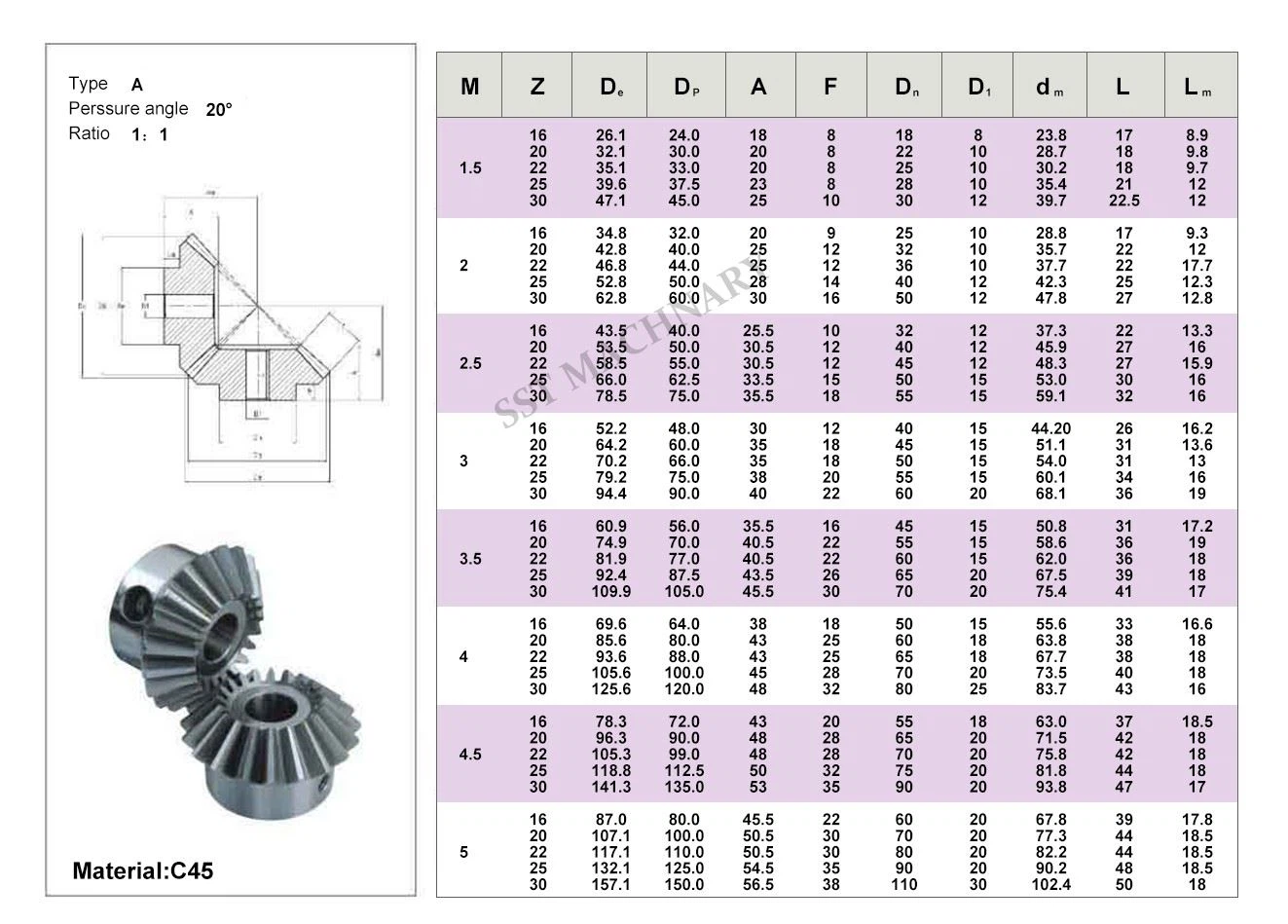

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PITCH, PITCH6,PICTH 8, PICTH 10, PICTH12

Đặc điểm của truyền bánh răng côn là giảm chiều cao đỉnh răng của đầu nhỏ của răng bánh răng, do đó giảm khả năng đỉnh răng quá sắc; Bán kính phi lê của chân răng lớn hơn có lợi cho việc cải thiện khả năng chịu lực của răng bánh răng, tuổi thọ dụng cụ và bôi trơn kho dầu. Nó thường được sử dụng trong các tình huống tải nhẹ và tốc độ thấp.

Trong máy móc nói chung, góc giao nhau giữa hai trục của bánh răng côn bằng 90 độ (nhưng cũng có thể khác). Giống như bánh răng trụ, bánh răng côn có côn phân độ, côn phụ, côn gốc và côn cơ sở. Hình nón có một đầu lớn và một đầu nhỏ, các đường tròn tương ứng với đầu lớn lần lượt được gọi là đường tròn chia (bán kính là r), đường tròn phụ, đường tròn gốc và đường tròn đáy. Chuyển động của một cặp bánh răng côn tương đương với chuyển động lăn thuần túy của một cặp bánh răng côn.

Sự hình thành biên dạng răng của bánh răng côn cũng tương tự như bánh răng trụ, nhưng điểm khác biệt là sử dụng hình côn đáy thay cho hình trụ cơ sở. Như thể hiện trong hình bên phải, bề mặt sinh S tiếp xúc với bus hình nón cơ sở. Khi bề mặt sinh S lăn hoàn toàn dọc theo hình nón cơ sở, một bề mặt không liên quan sẽ được hình thành trong không gian bởi một đường thẳng OK trên bề mặt sinh tiếp xúc với ma trận sinh ON của hình nón cơ sở. Bề mặt này là bề mặt biên dạng răng của bánh răng côn thẳng. Quỹ tích của mỗi điểm trên đường thẳng OK là một đường cong (đường cong tại đỉnh O là một điểm).
