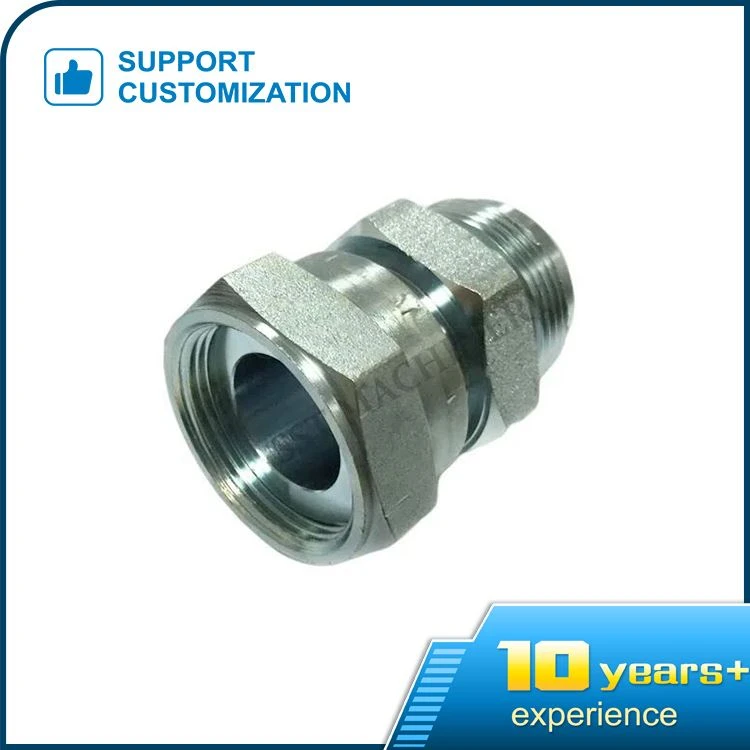

Lắp thủy lực 2JF

Các kiểu kết nối: ORB (O-Ring Boss)

Phụ kiện ORB là gì?

ORB,hoặc (Sợi thẳng SAEphụ kiện O-ring Boss), kết hợp kết nối cổng theo khuyến nghị của Hiệp hội phòng cháy chữa cháy quốc gia (NFPA) để ngăn ngừa rò rỉ trong hệ thống thủy lực áp suất trung bình và cao.QUỶkết nốithường được sản xuất bằng carbon, carbon mạ niken và thép không gỉ vàthường sử dụng vòng chữ O Buna-N hoặc Viton, 90 Durometer. Kết nối nam là mộtUNF thẳngsợi chỉ có vòng chữ O. Cổng cái có ren thẳng và bề mặt được gia công để mang lại bề mặt nhẵn, phẳng, định vị chính xác (tối thiểumặt lốm đốm), cùng với một phần vát nơi đặt vòng chữ O.Con dấu được tạo rakhi vòng chữ O được nén vào vát khi giao phối với con đựcvà nữsự liên quancung cấpmột con dấu kín.

Nhược điểm của phụ kiện ORB

• Định mức nhiệt độ liên quan bị giới hạn bởi vật liệu vòng đệm chữ o khiến các phụ kiện này không hiệu quả trong các ứng dụng nhiệt độ cao

• Vòng chữ O có thể được lắp không đúng cách dẫn đến bị cắt hoặc bị kẹp

• Khớp nối có thể bị vặn không đúng cách

• Phần ren của khớp nối có thể dài hơn thông số kỹ thuật SAE dẫn đến khớp nối chạm đáy ở một cổng trước khi vòng chữ o có thể được nén hoàn toàn

Ưu điểm của phụ kiện ORB

• Chúng luôn sẵn có và có nhiều kích cỡ, hình dạng, sự kết hợp và vật liệu khác nhau.

• Cung cấp hiệu suất bịt kín tối ưu trong các hệ thống áp suất trung bình đến cao

• Bản chất của phụ kiện ORB chống lại các biến chứng liên quan đến việc lắp ráp quá mức

• Thiết kế kết nối ren thẳng cùng với khả năng thay thế của vòng chữ o giúp các phụ kiện này có thể tái sử dụng và dễ bảo trì

• Có thể điều chỉnh hoặc không điều chỉnh

Các phụ kiện vòng chữ o có thể điều chỉnh thường là khuỷu tay hoặc chữ T được lắp đặt theo một hướng cố định. Các phụ kiện vòng chữ o không thể điều chỉnh thường là phích cắm và đầu nối thẳng được lắp vào cổng mà không cần căn chỉnh. Các tùy chọn như thế này giúp việc định hướng lắp ORB dễ dàng hơn một số phụ kiện khác vì vòng chữ o là bộ phận bịt kín chứ không phải ren.

QUỶphụ kiệncó thể bị nhầm lẫn với các hệ thống kết nối khác, chẳng hạn như NPThoặc thậm chí JIC. Ví dụ,tKết nối ren thẳng của anh ấy sử dụng cùng loại ren với khớp nối JIC 37 độ. Tuy nhiên, ngọn lửa 37 độ đã bị loại bỏ và mộtvòng chữ ođã được thêm.Vì thế, wchủ đề hile của kết nối khác nhau đôi khi phù hợp, ORBkết nốiionkhông bao giờ được sử dụng với bất kỳ loại đầu nối nào khác vì có thể bị rò rỉ.Vì những lý do cần phải cẩn thận để xác định chính xác kết nối phù hợp nhằm tạo ra một con dấu an toàn và chống rò rỉ.
